Pomiary rezystancji izolacji są kluczowym elementem w zapewnieniu bezpieczeństwa i niezawodności instalacji elektrycznych. Do ich przeprowadzenia wykorzystuje się specjalistyczne urządzenia pomiarowe, które generują napięcie testowe. Najczęściej stosowane są mierniki rezystancji izolacji, znane również jako megaomomierze. Urządzenia te są zaprojektowane do pomiaru dużych wartości rezystancji, co jest istotne w kontekście oceny stanu izolacji przewodów i urządzeń elektrycznych.
W artykule omówimy różne typy przyrządów używanych do pomiaru rezystancji izolacji, ich zasady działania oraz zastosowania. Zrozumienie tych aspektów pomoże w doborze odpowiedniego urządzenia do konkretnych potrzeb pomiarowych oraz w zapewnieniu bezpieczeństwa podczas pracy z instalacjami elektrycznymi.
Najistotniejsze informacje:
- Mierniki rezystancji izolacji generują napięcie testowe o wartościach 250 V, 500 V, 1000 V lub 2500 V.
- Najczęściej stosowane urządzenia to megaomomierze, które mierzą rezystancję w zakresie od 50 MΩ do 20 GΩ.
- Mierniki wielofunkcyjne łączą pomiar rezystancji izolacji z innymi funkcjami, takimi jak pomiar impedancji pętli zwarcia.
- W przypadku wyższych napięć stosuje się mierniki z wyższymi napięciami próby oraz zaciskami ekranującymi.
- Dokładność pomiarów można poprawić, stosując metody 3-przewodowe lub 4-przewodowe.

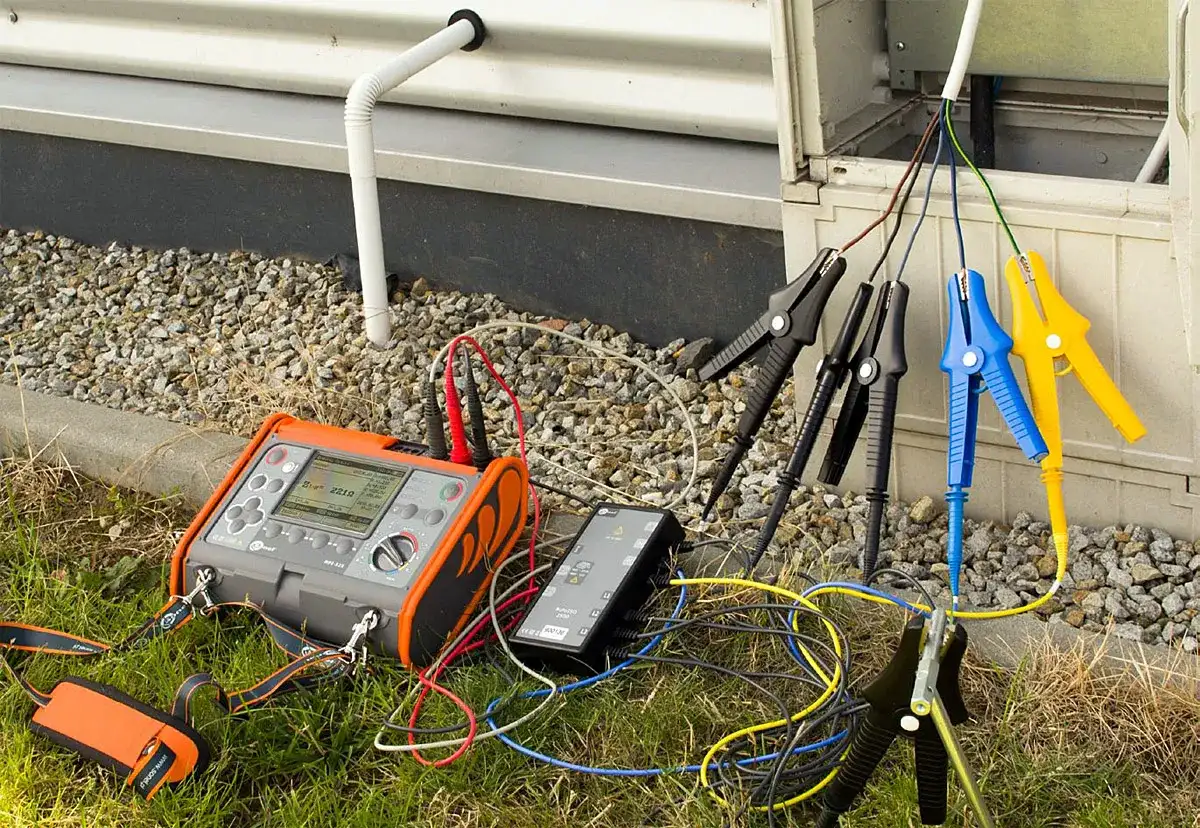

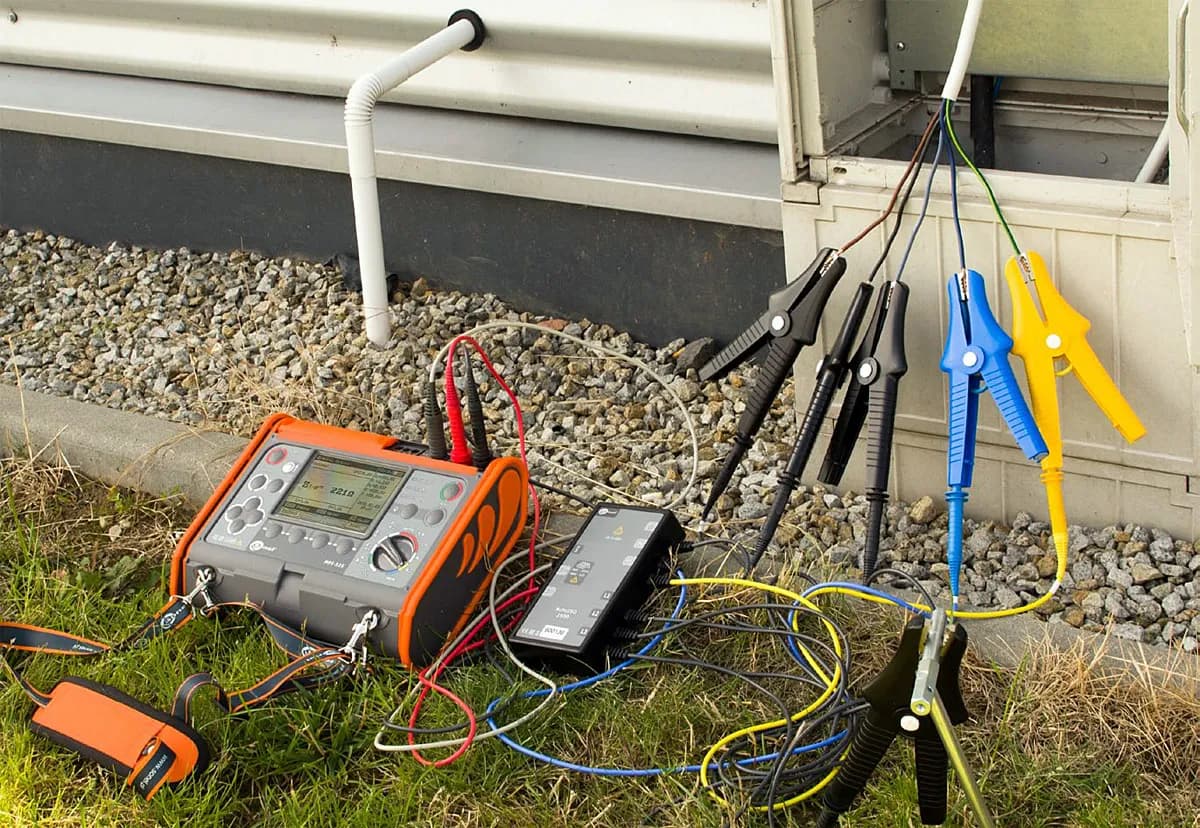

Jakie przyrządy są używane do pomiaru rezystancji izolacji? Kluczowe informacje
Pomiary rezystancji izolacji są kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Do ich przeprowadzenia wykorzystuje się specjalistyczne urządzenia pomiarowe, które generują napięcie testowe. Najczęściej stosowane są mierniki rezystancji izolacji, znane również jako megaomomierze, które posiadają własne źródło napięcia probierczego o wartościach 250 V, 500 V, 1000 V lub 2500 V. Te urządzenia są przeznaczone do pomiaru dużych wartości rezystancji, zazwyczaj w zakresie od 50 MΩ do 20 GΩ, co czyni je niezastąpionymi w ocenie stanu izolacji przewodów i urządzeń elektrycznych.
W przypadku bardziej zaawansowanych analiz, szczególnie w złożonych instalacjach, stosuje się również mierniki wielofunkcyjne (multimetry), które łączą funkcje pomiaru rezystancji izolacji z innymi pomiarami, takimi jak impedancja pętli zwarcia czy rezystancja uziemienia. Dzięki temu, użytkownicy mogą uzyskać kompleksowy obraz stanu instalacji. Warto pamiętać, że wybór odpowiedniego urządzenia zależy od specyfiki pracy oraz wymagań norm europejskich, takich jak PN-EN 61557-10:2013-11.
Mierniki rezystancji izolacji: zasada działania i zastosowanie

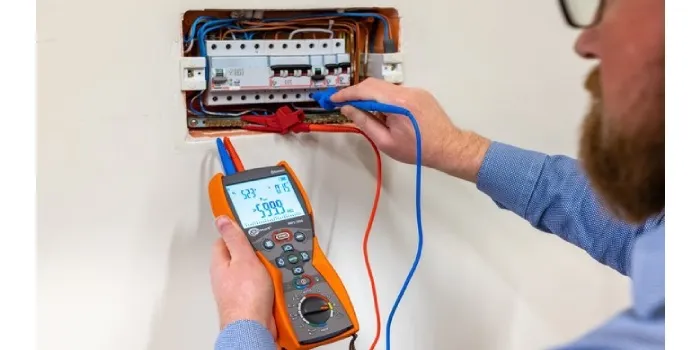

Mierniki rezystancji izolacji działają na zasadzie generowania napięcia testowego, które pozwala na ocenę jakości izolacji. W momencie pomiaru, urządzenie przykłada napięcie do testowanego elementu, a następnie mierzy przepływający prąd, co pozwala na obliczenie rezystancji. W praktyce, takie pomiary są kluczowe w branży budowlanej, energetycznej oraz w serwisie urządzeń elektrycznych, gdzie bezpieczeństwo i niezawodność są priorytetem.
- Mierniki rezystancji izolacji są używane do testowania przewodów, silników oraz innych komponentów elektrycznych.
- Urządzenia te mogą wykrywać problemy z izolacją, które mogą prowadzić do awarii lub zagrożeń bezpieczeństwa.
- Niektóre nowoczesne mierniki oferują funkcje, które eliminują wpływ prądu upływności, co zwiększa dokładność pomiarów.
Megaomomierze: najpopularniejsze urządzenia w branży
Megaomomierze to mierniki rezystancji izolacji, które są niezwykle istotne w branży elektrycznej. Te urządzenia charakteryzują się zdolnością do generowania wysokiego napięcia testowego, co pozwala na dokładne pomiary dużych wartości rezystancji. Megaomomierze są zaprojektowane tak, aby spełniały rygorystyczne normy, co czyni je niezawodnymi narzędziami w ocenie stanu izolacji. Dzięki różnym zakresom napięcia, od 250 V do 2500 V, można je stosować do różnych aplikacji, od prostych po bardziej złożone instalacje.
Na rynku dostępnych jest wiele modeli megaomomierzy, które różnią się funkcjami i specyfikacjami. Na przykład, model Fluke 1507 oferuje pomiar rezystancji do 10 GΩ i napięcie testowe do 1000 V, co czyni go idealnym do zastosowań w budownictwie i przemyśle. Inny popularny wybór, Megger MIT525, umożliwia pomiary do 5 GΩ i posiada funkcję automatycznego wyłączenia, co zwiększa bezpieczeństwo użytkowania. Kolejnym interesującym modelem jest Chauvin Arnoux C.A 6470, który łączy funkcje pomiaru rezystancji izolacji z możliwością testowania ciągłości, co czyni go wszechstronnym narzędziem dla elektryków.
| Model | Napięcie testowe | Zakres rezystancji |
|---|---|---|
| Fluke 1507 | 1000 V | do 10 GΩ |
| Megger MIT525 | 500 V / 1000 V | do 5 GΩ |
| Chauvin Arnoux C.A 6470 | 250 V / 500 V / 1000 V | do 10 GΩ |
Jakie są różnice między różnymi typami mierników? Porównanie modeli
Wybór odpowiedniego miernika rezystancji izolacji jest kluczowy dla uzyskania dokładnych i wiarygodnych wyników pomiarów. Istnieją różne typy mierników, które różnią się funkcjonalnością, dokładnością oraz sposobem działania. Zrozumienie różnic między miernikami analogowymi, cyfrowymi, a także multifunkcyjnymi jest istotne, aby dostosować narzędzie do konkretnych potrzeb pomiarowych. Każdy z tych typów ma swoje zalety i wady, które warto rozważyć przed dokonaniem zakupu.
Mierniki analogowe działają na zasadzie wskazania na skali, co pozwala na szybkie odczyty. Ich prostota sprawia, że są one często tańsze, ale mogą być mniej dokładne w porównaniu do cyfrowych odpowiedników. Z drugiej strony, mierniki cyfrowe oferują większą precyzję oraz dodatkowe funkcje, takie jak pamięć wyników czy automatyczne ustawienia zakresu. Dzięki temu są bardziej wszechstronne i wygodne w użyciu, zwłaszcza w skomplikowanych instalacjach.
Mierniki wielofunkcyjne łączą w sobie funkcje pomiaru rezystancji izolacji z innymi pomiarami, takimi jak impedancja pętli zwarcia czy rezystancja uziemienia. To sprawia, że są one idealnym rozwiązaniem dla profesjonalistów, którzy potrzebują jednego urządzenia do wielu zastosowań. Mimo że mogą być droższe, ich wszechstronność często rekompensuje wyższy koszt, zwłaszcza w bardziej złożonych analizach elektrycznych.
Mierniki analogowe vs. cyfrowe: co wybrać?
Wybór między miernikami analogowymi a cyfrowymi zależy od specyficznych potrzeb użytkownika. Mierniki analogowe są proste w obsłudze i zazwyczaj tańsze, co czyni je dobrym wyborem dla amatorów i w prostszych zastosowaniach. Ich główną wadą jest mniejsza dokładność oraz brak dodatkowych funkcji, które oferują modele cyfrowe. Z kolei mierniki cyfrowe zapewniają wyższą precyzję pomiarów oraz możliwość zapisywania wyników, co jest przydatne w bardziej zaawansowanych analizach.
- Mierniki analogowe są bardziej intuicyjne i mogą być łatwiejsze w użyciu dla początkujących.
- Mierniki cyfrowe oferują większą dokładność oraz dodatkowe funkcje, takie jak automatyczne ustawienie zakresu.
- Wybór zależy od specyfiki pracy oraz wymagań dotyczących dokładności pomiarów.
Mierniki wielofunkcyjne: dodatkowe funkcje i korzyści
Mierniki wielofunkcyjne, znane również jako multimetry, to zaawansowane urządzenia, które łączą w sobie funkcje pomiaru rezystancji izolacji z innymi pomiarami, takimi jak napięcie, prąd, impedancja czy ciągłość połączeń. Dzięki temu, użytkownicy mogą korzystać z jednego narzędzia do różnych zastosowań, co zwiększa efektywność pracy. Wielofunkcyjne mierniki są szczególnie przydatne w skomplikowanych instalacjach elektrycznych, gdzie wymagane są różne pomiary w różnych miejscach.
Jedną z kluczowych zalet mierników wielofunkcyjnych jest ich wszechstronność. Umożliwiają one pomiar nie tylko rezystancji izolacji, ale także innych parametrów, co pozwala na szybsze diagnozowanie problemów w instalacjach elektrycznych. Dodatkowo, wiele z tych urządzeń oferuje funkcje automatycznego ustawiania zakresu, co ułatwia ich obsługę i zwiększa dokładność pomiarów. Dzięki tym funkcjom, mierniki wielofunkcyjne stają się niezastąpionym narzędziem dla profesjonalistów w branży elektrycznej.
Jak przeprowadzać pomiary rezystancji izolacji? Praktyczne porady
Podczas przeprowadzania pomiarów rezystancji izolacji, kluczowe jest przestrzeganie odpowiednich zasad bezpieczeństwa. Przed rozpoczęciem pomiarów należy upewnić się, że urządzenia są odłączone od źródła zasilania, aby uniknąć porażenia prądem. Dobrą praktyką jest również używanie odzieży ochronnej oraz sprzętu zabezpieczającego, takiego jak rękawice i okulary ochronne. Należy pamiętać, że nieprzestrzeganie zasad bezpieczeństwa może prowadzić do poważnych wypadków.
W przypadku technik pomiarowych, zaleca się stosowanie metody 3-przewodowej lub 4-przewodowej, co pozwala na uzyskanie bardziej dokładnych wyników. Ważne jest, aby przed odczytem wartości rezystancji upewnić się, że wskazówka miernika jest stabilna. Czas stabilizacji może wynosić od 30 sekund do minuty, w zależności od modelu urządzenia. Dokładność pomiarów można również poprawić, regularnie kalibrując sprzęt oraz dbając o jego odpowiednie przechowywanie.
Bezpieczeństwo przy pomiarach: co należy wiedzieć?
Podczas przeprowadzania pomiarów rezystancji izolacji, bezpieczeństwo powinno być zawsze na pierwszym miejscu. Kluczowe jest, aby przed rozpoczęciem pomiarów upewnić się, że urządzenia są całkowicie odłączone od źródła zasilania. Należy także stosować odpowiednią odzież ochronną, taką jak rękawice i okulary, aby zminimalizować ryzyko porażenia prądem. Dodatkowo, przed przystąpieniem do pomiarów, warto dokładnie zapoznać się z instrukcją obsługi urządzenia, aby uniknąć błędów, które mogą prowadzić do niebezpiecznych sytuacji.
Techniki pomiarowe: jak uzyskać dokładne wyniki?
Aby uzyskać dokładne wyniki pomiarów rezystancji izolacji, ważne jest zastosowanie odpowiednich technik pomiarowych. Zaleca się użycie metody 3-przewodowej lub 4-przewodowej, co pozwala na eliminację wpływu prądu upływności powierzchniowej. Przed odczytem wartości rezystancji, należy upewnić się, że wskazówka miernika jest stabilna, co może zająć od 30 sekund do minuty. Regularne kalibrowanie urządzenia oraz dbanie o jego stan techniczny również przyczynia się do uzyskania wiarygodnych wyników.
Jak technologia wpływa na przyszłość pomiarów rezystancji izolacji?
W miarę jak technologia się rozwija, pomiar rezystancji izolacji staje się coraz bardziej zautomatyzowany i precyzyjny. Nowoczesne urządzenia, wyposażone w inteligentne algorytmy i łączność bezprzewodową, umożliwiają zdalne monitorowanie stanu izolacji w czasie rzeczywistym. Dzięki temu, technicy mogą szybko reagować na potencjalne problemy, co zwiększa bezpieczeństwo i efektywność pracy. Przykładowo, systemy IoT (Internet of Things) mogą przesyłać dane z pomiarów bezpośrednio do chmury, gdzie są analizowane i przetwarzane, co pozwala na długoterminowe prognozowanie stanu instalacji.
Dodatkowo, przyszłość pomiarów rezystancji izolacji może być związana z wykorzystaniem technologii sztucznej inteligencji. AI może analizować dane pomiarowe, identyfikować wzorce i przewidywać awarie, co pozwala na bardziej proaktywne zarządzanie infrastrukturą elektryczną. W ten sposób, technicy mogą nie tylko reagować na bieżące problemy, ale także planować konserwację i modernizację systemów, co przyczynia się do ich dłuższej żywotności i niezawodności.
